樁基檢測,分為樁基施工前和施工后的檢測:施工前,為設計提供依據的試驗樁檢測,主要確定①單樁極限承載力;施工后,為驗收提供提供依據的工程樁檢測,主要進行①單樁承載力和②樁身完整性檢測。
樁基檢測的7種方法

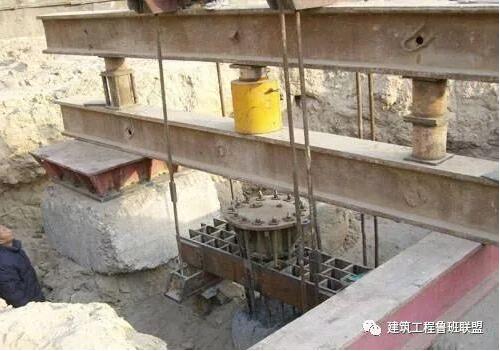

單樁豎向靜載荷試驗是指將豎向荷載均勻的傳至建筑物基樁上,通過實測單樁在不同荷載作用下的樁頂沉降,得到靜載試驗的Q—s曲線及s—lgt等輔助曲線,然后根據曲線推求單樁豎向抗壓承載力特征值等參數。
目的確定單樁豎向抗壓極限承載力;判定豎向抗壓承載力是否滿足設計要求;通過樁身應變、位移測試,測定樁側、樁端阻力,驗證高應變法的單樁豎向抗壓承載力檢測結果。

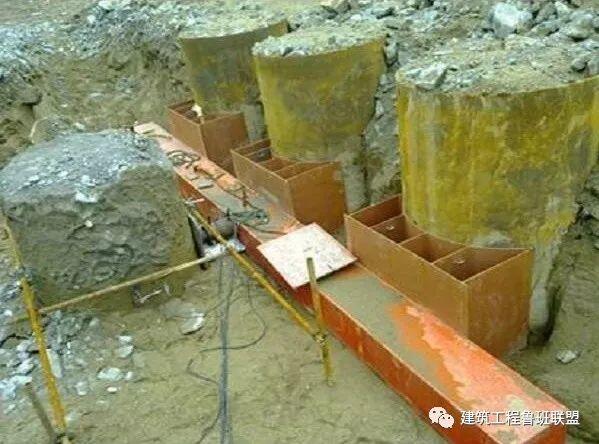

在樁頂部逐級施加豎向抗拔力,觀測樁頂部隨時間產生抗拔位移,以確定相應的單樁豎向抗拔承載力的試驗方法。
目的確定單樁豎向抗拔極限承載力;判斷豎向抗拔承載力是否滿足設計要求;通過樁身應變、位移測試,測定樁的抗拔側阻力。
采用接近水平受力樁的實際工作條件的方法確定單樁水平承載力和地基土水平抗力系數或?qū)こ虡端匠休d力進行檢驗和評價的試驗方法。單樁水平載荷試驗宜采用單向多循環加卸載試驗法,當需要測量樁身應力或應變時宜采用慢速維持荷載法。
目的確定單樁水平臨界和極限承載力,推定土抗力參數;判定水平承載力或水平位移是否滿足設計要求;通過樁身應變、位移測試,測定樁身彎矩。

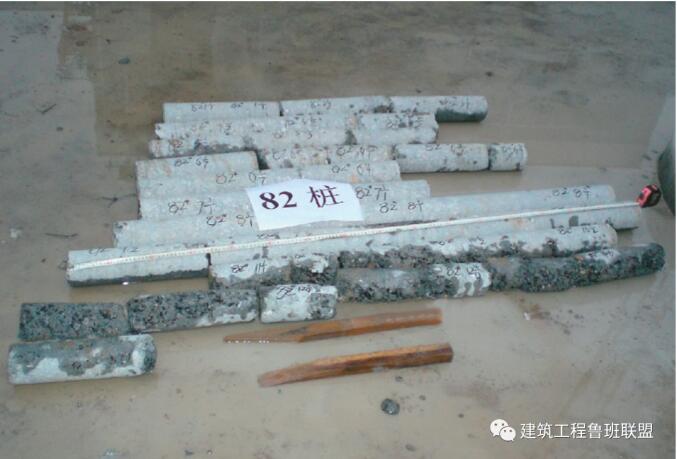

鉆孔取芯法主要是采用鉆孔機(一般帶10mm內徑)對樁基進行抽芯取樣,根據取出芯樣,可對樁基的長度、混凝土強度、樁底沉渣厚度、持力層情況等作清楚的判斷。
目的測檢灌注樁樁長、樁身混凝土強度、樁底沉渣厚度,判斷或鑒別樁端持力層巖土性狀,判定樁身完整性類別。

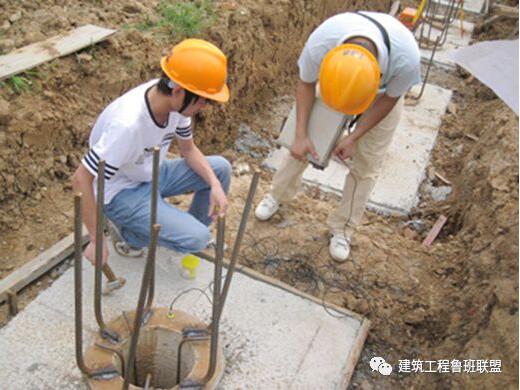

低應變檢測法是使用小錘敲擊樁頂,通過粘接在樁頂?shù)膫鞲衅鹘邮諄?lái)自樁中的應力波信號,采用應力波理論來研究樁土體系的動態響應,反演分析實測速度信號,頻率信號,從而獲得樁的完整性。
目的檢測樁身缺陷及其位置,判定樁身完整性類別。

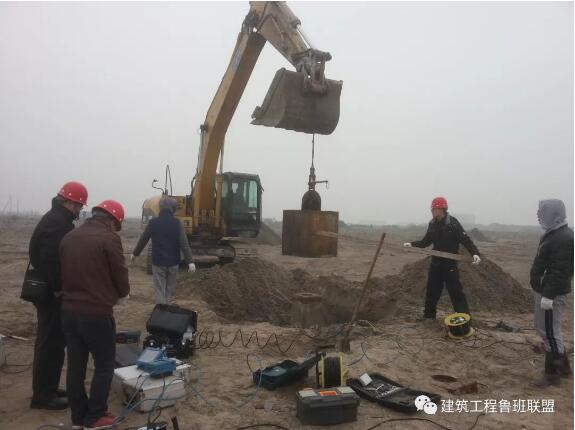

高應變檢測法是一種檢測樁基樁身完整性和單樁豎向承載力的方法,該方法是采用錘重達樁身重量10%以上或單樁豎向承載力1%以上的重錘以自由落體擊往樁頂,從而獲得相關的動力系數,應用規定的程序,進行分析和計算,得到樁身完整性參數和單樁豎向承載力,也稱為Case法或Cap-wape法。
目的判定單樁豎向抗壓承載力是否滿足設計要求;檢測樁身缺陷及其位置,判定樁身完整性類別;分析樁側和樁端土阻力;進行打樁過程監控。

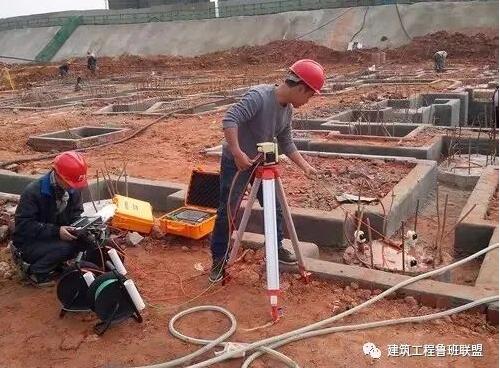

聲波透測法是在灌注樁基混凝土前,在樁內預埋若干根聲測管,作為超聲脈沖發射與接收探頭的通道,用超聲探測儀沿樁的縱軸方向逐點測量超聲脈沖穿過各橫截面時的聲參數,然后對這些測值采用各種特定的數值判據或形象判斷,進行處理后,給出樁身缺陷及其位置,判定樁身完整性類別。
目的檢測灌注樁樁身缺陷及其位置,判定樁身完整性類別。
樁基檢測的實施要點
樁基檢測開始時間應滿足條件:
(1)采用應變法和聲波透射法檢測,受檢樁混凝土強度不應低于設計強度70%且不應低于15MPa;
(2)采用鉆芯法檢測,受檢樁混凝土齡期應達到28d,或者同條件養護試塊強度達到設計強度要求;
(3)一般承載力檢測前的休止時間:砂士地基不少于7d,粉土地基不少于10d,非飽和黏性土不少于15d,飽和黏性土不少于25d。泥漿護壁灌注樁,宜延長休止時間。
驗收檢測的受檢樁選擇條件:
(1)施工質量有疑問的樁;
(2)局部地基條件出現異常的樁;
(3)承載力驗收時選擇部分Ⅲ類樁;
(4)設計方認為重要的樁;
(5)施工工藝不同的樁;
(6)宜按規定均勻和隨機選擇。
驗收檢測時,宜先進行樁身完整性檢測,后進行承載力檢測。樁身完整性檢測應在基坑開挖后進行。
樁身完整性分類為Ⅰ類樁、Ⅱ類樁、Ⅲ類樁、Ⅳ類樁共4類。Ⅰ類樁樁身完整;Ⅱ類樁樁身有輕微缺陷,不會影響樁身結構承載力的正常發揮;Ⅲ類樁樁身有明顯缺陷,對樁身結構承載力有影響;Ⅳ類樁樁身存在嚴重缺陷。
單樁豎向抗壓承載力特征值應按單樁豎向抗壓極限承載力的50%取值。單樁豎向抗拔承載力特征值應按單樁豎向抗拔極限承載力50%取值。單樁水平承載力特征值的確定:一是樁身不允許開裂或灌注樁樁身配筋率小于0.65%時,取水平臨界荷載的0.75倍;二是對鋼筋混凝土預制樁、鋼樁和樁身配筋率不小于0.65%的灌注樁,取設計樁頂標高處水平位移所對應荷載0.75倍(水平位移取值:對水平位移敏感的建筑物取6mm,不敏感的建筑物10mm,滿足樁身抗裂要求)。
選用鉆芯法時,每根受檢樁的鉆孔數量及位置要求:樁徑小于1.2m的樁可為1~2個孔;樁徑為1.2~1.6m的樁宜為2個孔;樁徑大于1.6m的樁宜為3個孔;鉆孔位置宜在距樁中心(0.15~0.25)D范圍內均勻?qū)ΨQ(chēng)布置。
