懸挑式鋼管腳手架專項施工方案

筑樓技術 2022-06-01 07:37 發表于廣東

一、懸挑腳手架搭設工藝

1.1懸挑腳手架搭設步驟

埋設預埋環→澆筑樓板混凝土→安裝工字鋼梁→立桿定位→搭設掃地桿→豎立桿并與掃地桿扣緊→裝掃地橫向水平桿，并與立桿和掃地桿扣緊→裝第一步縱向水平桿并與各立桿扣緊→安第一步橫向水平桿→安第二步縱向水平桿→安第二步橫向水平桿→加設臨時斜撐桿，上端與第二步縱向水平桿扣緊(裝設與柱連接桿后拆除)→安第三、四步縱向水平桿和橫向水平桿→安裝二層與柱拉桿→接立桿→加設剪力撐→鋪設腳手板，綁扎防護及檔腳板、立掛安全網。

1.2懸挑架搭設要求

1、平面布置：立桿縱向間距1.5m，橫向間距1.05m，內排立桿距離建筑物的距離為0.3m。立桿與大橫桿必須用直角扣件扣緊，不得隔步設置和遺漏，且立桿的直接頭應相互錯開0.5個節長，其接頭距大橫桿的距離不大于步距的1/3。

2、立面布置：大橫桿步距1.8m，上下橫桿的接長位置錯開布置，錯開距離不小于縱距的1/3，剪刀撐要求滿設，并沿架高連續布置，斜桿與立桿接觸部位均用旋轉扣件扣緊，其與水平桿的夾角在45°～60°之間，剪刀撐的節點應在同一水平和垂直線上，其接長必須用搭接，搭接長度不小于1.0m，且不少于三個扣件，除在兩頭與立桿和大橫桿連接外，中間還增加2~4個節點。立桿和大橫桿交點處必須設小橫桿。

3、在挑架樓板上設Φ16拉環地錨，拉環內橫穿18#工字鋼挑梁，間距1.5m，懸挑長度1.5m，錨固長度2.7m。型鋼水平間距排設不大于1.5 米，遇陽角處大于1.5 米小于2.25米的地方，型鋼錨固長度3.3m，安放型[16a號槽鋼鋼橫梁。

外圍剪力墻澆筑時預留200 mm ×300mm預留洞，作為穿墻懸挑梁用在墻體施工時留設，避免支搭懸挑鋼梁時剔鑿，留洞應盡量避開主筋和墻體暗柱，澆筑混凝土過程中，派專人看護。懸挑鋼梁放入預留的錨環或預留墻洞內后必須用木楔子楔實、楔緊，保證懸挑鋼梁牢固，不晃動。結合設計圖紙要求，當預留洞尺寸>200mm 時，墻體水平筋應盡量避開洞口敷設，若將水平筋切斷則應設置洞口加筋。

結構施工時，按本方案的要求預埋各種預埋件，預埋位置必須準確，位置偏差不超過10mm。懸挑梁末端采用預埋兩道Ｕ型錨環固定，梁末端頭距預埋環間距200mm，錨拉環采用φ16鋼筋。拉環埋在樓板下鐵下側，在彎鉤處各加一根18鋼筋，錨固鋼筋長1500mm。

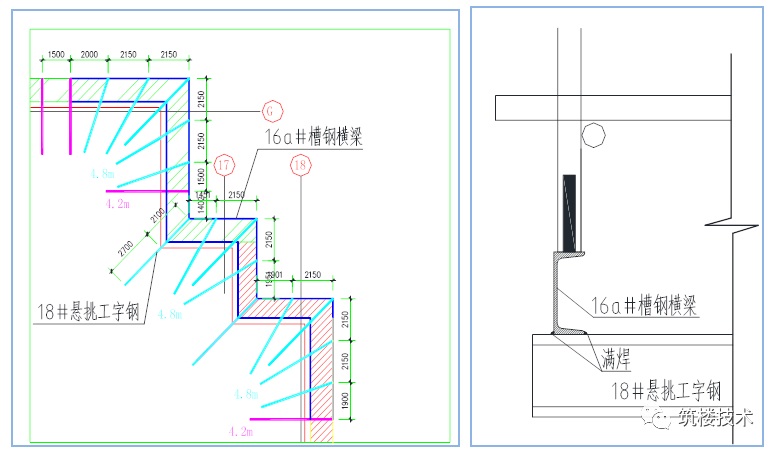

具體如下圖：

懸挑腳手架基礎

圖5-2懸挑腳手架轉交基礎

在鋼梁端頭設置鋼絲繩斜拉結構造做法，直徑16mm鋼絲索拉接。埋件上層采用Φ20鋼筋制作吊環形式，錨固長度不得小于30d。在鋼梁懸挑端頭焊鋼環，具體見上圖節點3，同時采用鋼絲進行張拉，鋼絲繩夾的使用方法如下圖：

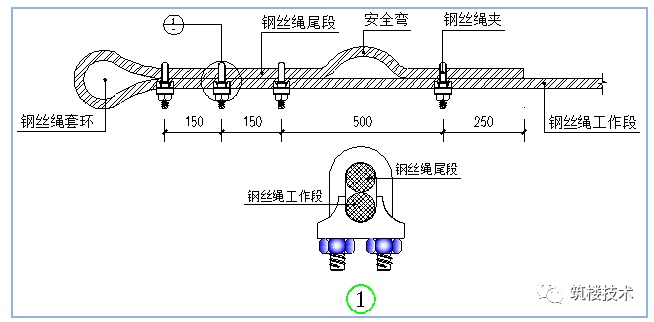

鋼絲繩卡環設置意圖

二、腳手架構造要求

2.1立桿

立桿上的對接扣件應交錯布置，兩相鄰立桿接頭不應設在同步同跨內，兩相鄰立桿接頭在高度方向錯開的距離不應小于500mm，各接頭中心距主節點的距離不應大于步距的1／3，同一步內不允許有二個接頭。立桿底腳必須設縱橫向掃地桿，掃地桿距地不大于200mm。

2.2大橫桿

腳手架必須設置縱、橫向掃地桿，縱向掃地桿應采用直角扣件固定在距墊板不大于200mm處的立桿上，橫向掃地桿應采用直角扣件固定在緊靠縱向掃地桿下方的立桿上。當立桿基底不在同一標高時，必須將高處的縱向掃地桿向低處至少延長兩跨與立桿固定，高低差不大于1m，靠邊坡上方的立桿距邊坡的距離不小于0.5m。詳見下圖：

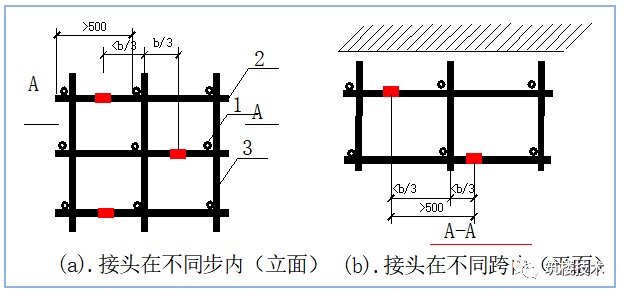

水平桿接頭設置示意圖

水平桿接長使用對接扣件連接，對接扣件交錯布置兩根相鄰縱向水平桿的接頭不得設置在同步或同跨內，不同步或不同跨兩個相鄰接頭在水平方向錯開的距離不得小于0.5m。各接頭中心至最近主節點的距離不得大于縱距的1/3（0.5m）。縱向水平桿要求設置在立桿內側，長度不宜小于三跨。

腳手架主節點設置示意圖

2.3小橫桿

貼近立桿布置，搭于大橫桿之上并用直角扣件扣緊。在相鄰立桿之間根據需要加設1根或2根。在任何情況下，均不得拆除作為基本構架結構桿件的小橫桿。小橫桿間距不大于1.5m（主節點處必須設置一根水平小橫桿，采用直角扣件扣接嚴禁拆除）。在外側立面上要求小橫桿外露部分全部在同一豎向平面內，不得出現參差不齊現象。

2.4剪刀撐

剪刀撐的位置從腳手架兩端開始沿高度設計連續剪刀撐，剪刀撐用φ48鋼管搭設，每剪刀撐寬度不小于4跨，且不小于6m斜桿與地面夾角取45～60度范圍內，最下面的斜桿與立桿的連接點離地面不大于0.5mm，剪刀撐斜桿接長采用搭接（搭接長度1.0m），剪刀撐斜桿應用旋轉扣件固定與之相交的剪橫向水平桿的伸出端或立桿，上旋扣件固定與之相交的橫向水平桿的伸出端或立桿，上旋轉扣件中心線至主節點的距離不宜大于0.15mm。為保證架子的穩定，搭設剪刀撐時，將斜桿間距的扣在立桿上和小橫桿的伸出部分上。剪刀撐斜桿用旋轉扣件固定在與之相交的橫向水平桿的伸出端或立柱上，旋轉扣件的中心軸線距主節點的距離必須小于150mm。

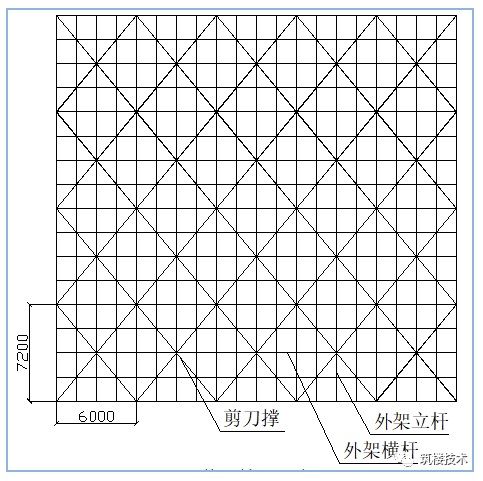

腳手架剪刀撐設置示意圖

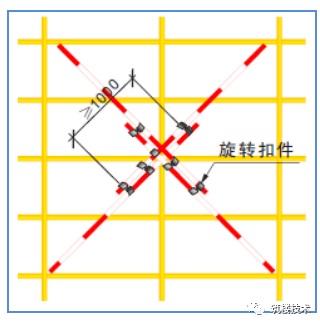

剪刀撐在外側立面整個長度和高度上連續設置，剪刀撐上下通長連續，斜桿與地面成45度角。剪刀撐除兩端用旋轉扣件與腳手架立桿或大橫桿扣緊外，在其中間要增加2-4個扣結點。剪刀撐的桿件連接采用搭接，其長度≥1.0m，并用不少于3個旋轉扣件固定，如下圖：

腳手架剪刀撐設置示意圖

2.5連墻桿

為了便于施工，本工程采用剛性連墻件，連墻件水平方向在每個框架柱處設置，當框架柱距離大于6m時(本工程跨度7.5m)，必須在框架梁上（對于懸挑部分，在樓板上預埋地錨增加拉接點）預留剛性桿連接孔，具體見下圖。保證每道連墻件的距離不大于6m；連墻件高度方向每層均設置，垂直間距不應大于建筑物的層高，并不應大于4m（兩步）。連墻件與外科住院樓結構柱拉結牢固，采用扣件連接的方式。連墻桿內外兩個受力方向均應采用不少于兩個直角扣件固定。在與結構柱拉接時，柱兩側的小橫桿使用長桿，作為連接件與框架緊鎖相連，以保證腳手架的整體穩定性。

剛性連墻件設置為二步三跨，采用矩形布置?？紤]到本工程工期緊、任務重，所以本工程的連墻件施工采用抱柱與抱梁結合的方式。

連墻件與結構梁拉結，采用預留DN65孔，鋼管穿過預留套管利用扣件與橫向鋼管鎖死，具體方法詳見下圖：

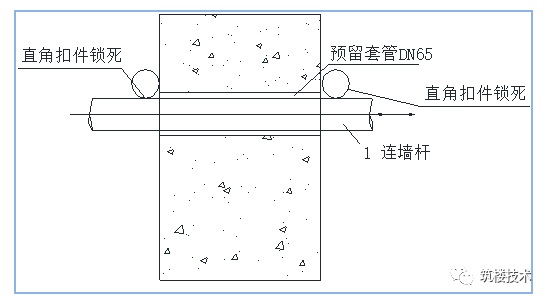

連墻件設置示意圖

連墻件與結構柱拉結牢固，采用扣件連接的方式。連墻桿內外兩個受力方向均應采用不少于兩個直角扣件固定。在與結構柱拉接時，柱兩側的小橫桿使用長桿，作為連接件與框架緊鎖相連，以保證腳手架的整體穩定性。在柱位置連墻件按照每步一鎖方式。

2.6腳手板鋪設

2.6.1腳手板采用平鋪，對接端頭距橫向水平桿不得小于150mm。

2.6.2每塊腳手板應設置在三根橫向水平桿上，搭接時接頭必須支在橫向水平桿上。

2.6.3腳手架的操作面必須滿鋪腳手板和擋腳板，加設一道護欄，欄桿設在外排立桿內側，居中設置，不得有空隙、探頭板和飛跳板。腳手板應鋪設嚴密、牢固、平穩，靠墻一側腳手板離墻面不大于150mm，兩端用10＃鐵絲固定牢固。腳手架外側立面滿掛密目安全網，安全網必須用16#鐵絲與腳手架大橫桿連接嚴密牢固。每?jī)蓪蛹釉O(shè)一道水平安全網。

2.6.4作業層腳手板至少跨越三根橫向水平桿，腳手板兩端與水平桿固定牢固。腳手板對接平鋪時接頭處必須設兩要橫向水平桿，腳手板外伸長度應控制在150mm左右。詳見下圖：

腳手板設置示意圖

2.6.5操作面處的腳手板鋪設至內側立桿外側，保證作業面距結構邊不大于300mm。拐角處兩個方向的腳手板重疊放置，避免出現探頭及空擋現象。

2.7安全防護

1）欄桿和擋腳板均應搭設在外立桿的內側，欄桿設置高度0.6、1.2m；擋腳板高度不少于180mm，每3層設置一道200高警示帶。

2）鋼管表面涂刷黃色油漆，剪刀撐和警示帶表面涂刷紅白警示漆。懸挑型底部設置硬質防護，工字鋼涂刷紅白警示漆。鋼腳手架外立桿內側滿掛密目安全網，用4mm鍍鋅鐵絲綁扎牢固，不留縫隙，四周應交圈。

3）通安全入口設置在建筑物西側位置（擬建建筑西側大門廳位置），入口處設安全通道并搭設保護棚，保護棚上滿鋪雙層腳手板，兩層腳手板相隔0.5mm，并在入口處明顯位置掛安全警示標識。高度4m，寬度為4.5m，長度不小于6m，出建筑物外墻皮。立桿桁架間距1.5m。兩側用密目網封閉嚴密，非出入口和通道兩側必須搭設圍欄并用安全網封嚴，嚴禁穿行。

4）懸挑腳手架架體底部采用硬質防護封閉，工字鋼下口設置一道平網，具體見立面圖，要求平網設置封閉交圈，外口上翹，網口交縫密實。

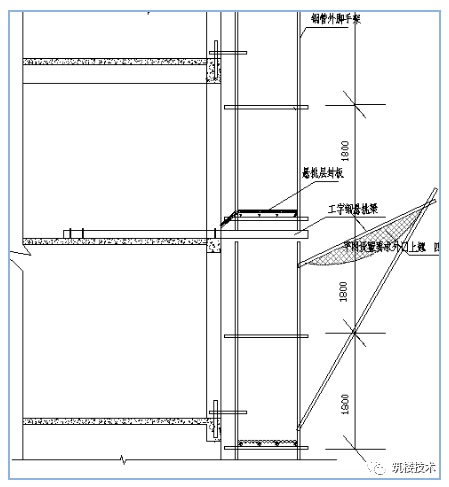

懸挑架安全網設置示意圖

2.8防雷接地

本工程腳手架接地、避雷措施執行《施工現場臨時用電安全技術規范》JGJ 46標準。避雷針與大橫桿連通、接地線與整棟建筑物樓層內避雷系統連成一體的措施。

外科住院樓共設置6根避雷針，避雷針采用φ16鍍鋅鋼筋制作，長度為1m，設置在外架四角腳手架立桿上，并將所有最小層的大橫桿全部連通，形成避雷網絡。引下線采用φ12圓鋼，將立桿與整幢建筑物樓層內避雷系統（即框架柱主筋）連成一體，接觸處采用可靠焊接，焊完后再測定電阻，要求沖擊電阻不大于4Ω。

接地線與建筑物樓層內避雷系統的設置按腳手架的長度不超過50米設1個，位置不得選用人員經常出入的地方，以避免跨步電的危險，防止接地線遭機械傷害。兩者的連接采用焊接，焊接長度要大于2倍的扁鋼長度。

三、腳手架的檢查、驗收

3.1驗收內容

1、腳手架用鋼管必須有產品合格證及檢測報告。

（1）表面應平直光滑、不應有裂紋、分層、壓痕、劃道和硬彎。

（2）外徑允許偏差為±0.5mm，壁厚允許偏差為±0.36mm。

（3）端面應平整，偏差不超過1.7mm。

（4）鋼管外表面銹蝕深度允許偏差為小于等于0.18mm。

2、扣件必須有產品合格證及檢測報告

（1）扣件與鋼管的貼合面必須嚴格整形，應保證與鋼管扣緊時接觸良好。

（2）扣件活動部位應能靈活轉動，旋轉扣件的兩旋轉面間隙應小于1mm。

（3）當扣件夾緊鋼管時，開口處的最小距離應不小于5mm。

（4）扣件表面應進行防銹處理。

3、木腳手板應采用杉木或松木制作，厚度不小于5cm,寬23～25cm，兩端應設直徑為4mm的鍍鋅鋼絲箍?jī)傻?，腳手板不得使用腐朽或有裂縫、斜紋及大橫透節的板材制作。

4、安全網必須采用中建一局指定產品，并要有產品合格證及檢測報告，安全網寬度不得小于3米，長度不得大于6米，網眼不得大于10cm。

3.2驗收標準

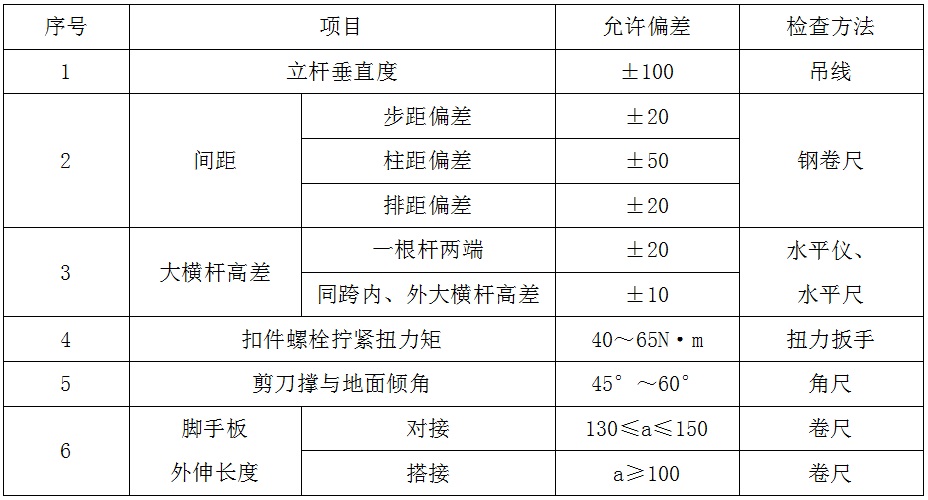

腳手架檢查與驗收標準見下表：

3.3驗收程序及人員

項目負責人組織驗收，驗收人員應包括：建設單位項目負責人或技術負責人；施工單位項目負責人或授權委派的技術人員、項目技術負責人、安全負責人、質量負責人、專項方案編制人員、項目專職安全管理人員、工長；監理單位的總監和專業監理工程師。

驗收合格，經施工單位項目技術負責人及項目總監理工程師簽字后，方可進入后續工序的施工，并在驗收部位明顯位置設置驗收標識牌，公示驗收時間、具體責任人員，并在危險區域設置安全警示標志。

四、腳手架的拆除

4.1腳手架拆除前應由單位工程負責人召集有關人員對工程進行全面檢查與簽字確認建筑物已施工完畢，確已不需要腳手架時方可拆除。

4.2腳手架拆除前先對架子工進行技術、安全交底，把腳手架上的存留材料、雜物等清理干凈，并應設置警戒區，設專人負責警戒。

4.3腳手架拆除應按“由上而下，先橫桿后立桿，先搭后拆，后搭先拆”的原則進行，具體拆除順序：

安全網→護身欄→擋腳板→腳手板→剪刀撐→小橫桿→大橫桿→立桿→連柱桿。

4.4腳手架拆除自上而下逐步拆除，一步一清，不得采用踏步式拆法，不準上下同時作業，拆除大橫桿、剪刀撐時應先拆中間扣，然后托住中間，再解端頭扣。

4.5連墻件必須隨腳手架逐層拆除，嚴禁先將連墻件整層或數層拆除后再拆腳手架；分段拆除高差不應大于2步，如高差大于2步，應增設連墻件加固。

4.6拆除的各構配件嚴禁拋擲至地面。
