超詳細對比：國標圖集22G101-1與16G101-1的區別

2022年06月15日 09:03 新浪網 作者 土木智庫

【圖集簡介】

　　22G101-1《混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖（現澆混凝土框架、剪力墻、梁、板)》是對16G101-1《混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖（現澆混凝土框架、剪力墻、梁、板)》的修編。

　　本次修編按照《工程結構通用規范》GB 55001-2021、《建筑與市政工程抗震通用規范》GB 55002-2021、《混凝土結構通用規范》GB 55008-2021等強制性工程建設規范，結合近年來工程實踐對圖集提出的反饋意見，對圖集原有內容進行了系統地梳理、修訂。

　　22G101-1共148頁（含封面封底等），官方定價為98.00元，由中國標準出版社出版發行；16G101-1共124頁，官方定價為79元，由中國計劃出版社出版發行。印刷、復制、傳播是違法行為。請支持購買正版！

　　【編制說明部分】

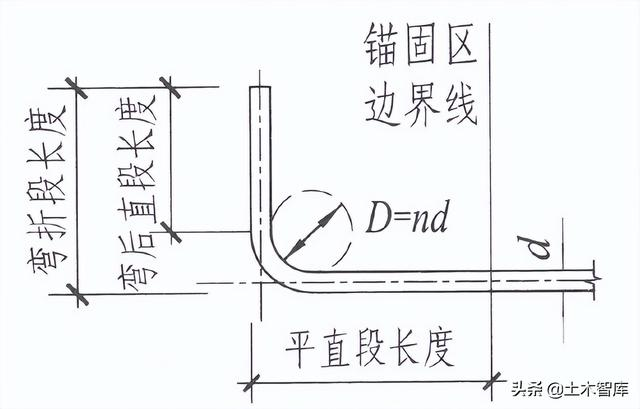

　　22G101-1增加第9點說明：圖集鋼筋采用90°彎折錨固時，圖集圖示“平直段長度”及“彎折段長度”均指包括彎弧在內的投影長度。

22G101-1,第1頁，鋼筋90°彎折錨固示意

　　22G101-1增加圖例說明：

22G101-1，第2頁

　　【柱平法施工圖制圖規則】

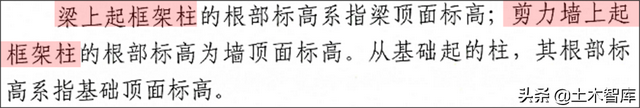

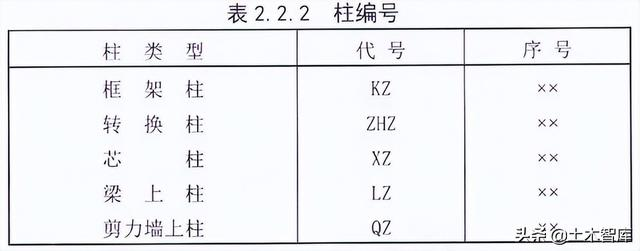

　　22G101-1減少了“梁上柱”及“剪力墻上柱”兩種柱類型代號，并將原16G101-1中的文字“梁上柱”、“剪力墻上柱”分別用“梁上起框架柱”和“剪力墻上起框架柱”進行替換。圖集第1-7、1-8頁“注寫方式示例”中，亦刪除了“梁上柱”的相關內容。

22G101-1，第1-3頁

16G101-1，第8頁

22G101-1,第1-3頁相關文字表述

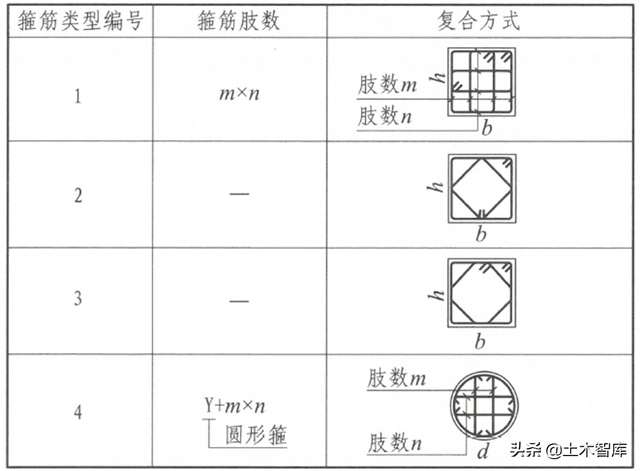

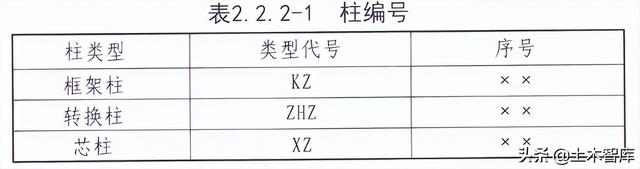

　　22G101-1減少了標準柱箍筋類型編號：

22G101-1,第1-5頁

16G101-1，第11頁

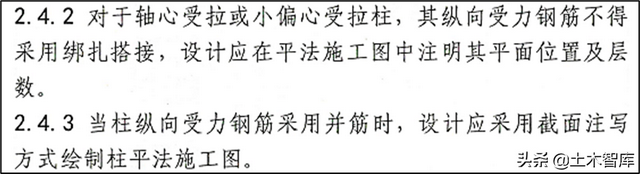

　　22G101-1增加對軸心受拉或小偏心受拉柱、并筋設計的要求：

22G101-1,第1-6頁

　　【剪力墻平法施工圖制圖規則】

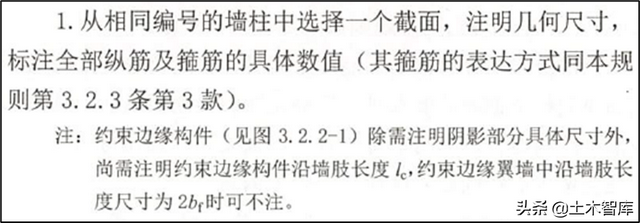

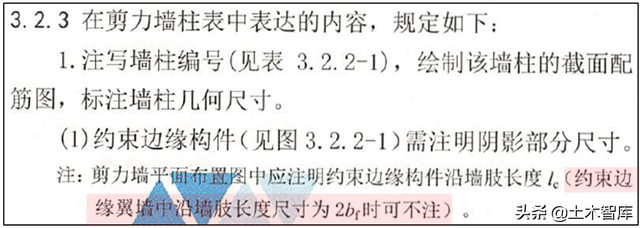

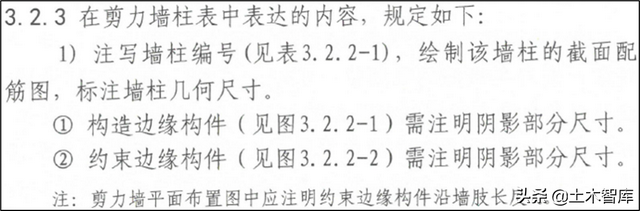

　　22G101-1刪除了原16G101-1約束邊緣構件尺寸標注時，當“約束邊緣翼墻中沿墻肢長度尺寸為2bf時可不注”的文字注寫規定。

22G101-1，第1-11頁

16G101-1，第15頁

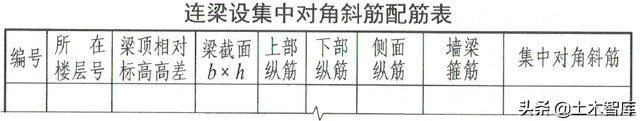

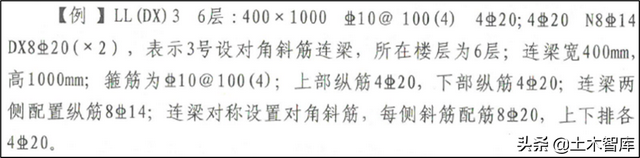

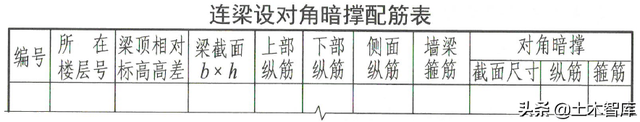

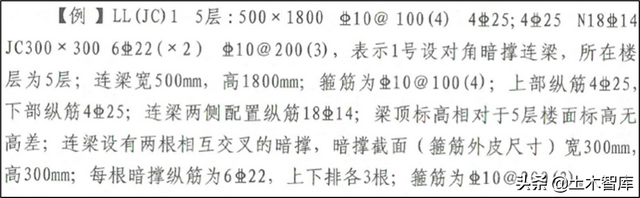

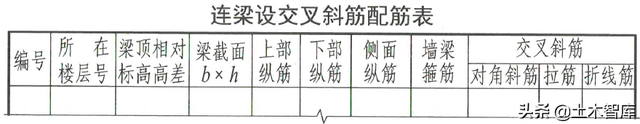

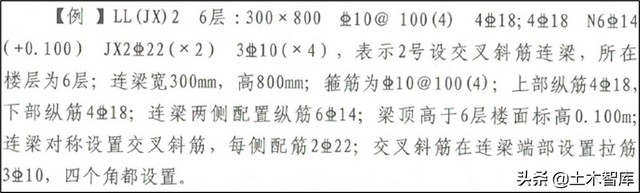

　　22G101-1給出連梁設置對角暗撐、交叉斜筋、對角斜筋的列表注寫示例及截面注寫示例。

22G101-1，第1-12頁

22G101-1，第1-14頁

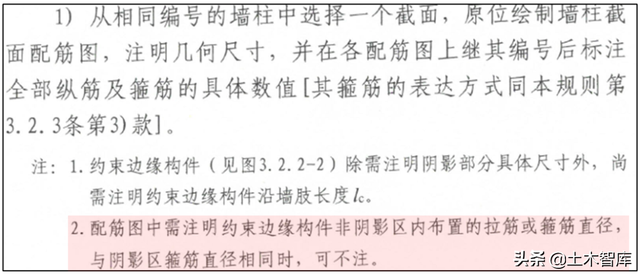

　　22G101-1明確“配筋圖中需注明約束邊緣構件非陰影區內布置的拉筋或箍筋直徑，與陰影區箍筋直徑相同時，可不注”：

22G101-1，第1-13頁

16G101-1，第17頁

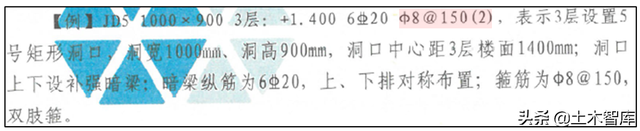

　　22G101-1明確剪力墻洞口表達時，應注明洞口所在層，設置補強暗梁時，應注明箍筋肢數。

22G101-1，第1-14頁

22G101-1，第1-15頁

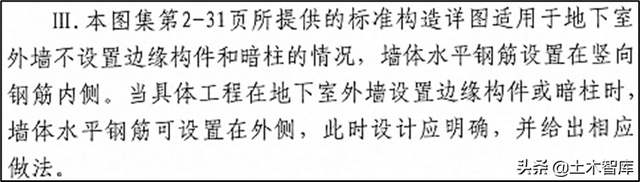

　　22G101-1明確了地下室外墻水平鋼筋位置：

22G101-1，第1-17頁

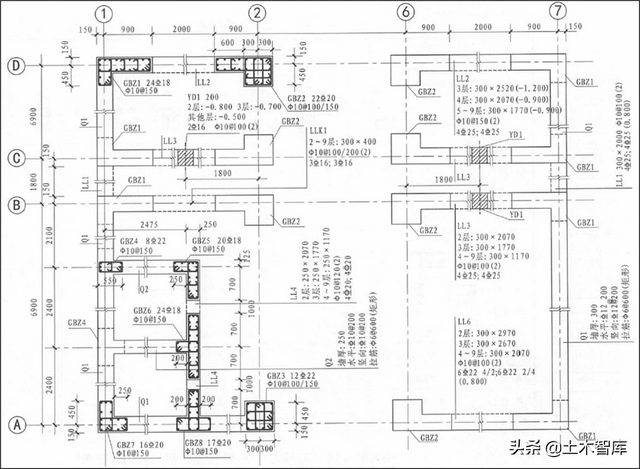

　　22G101-1在“剪力墻截面注寫方式示例”中，對僅編號但未注寫鋼筋的邊緣構件進行了填充。

22G101-1，第1-20頁

16G101-1，第24頁

　　【梁平法施工圖制圖規則】

　　22G101-1增加了當非框架梁L按受扭設計時的編號方法：

22G101-1，第1-23頁

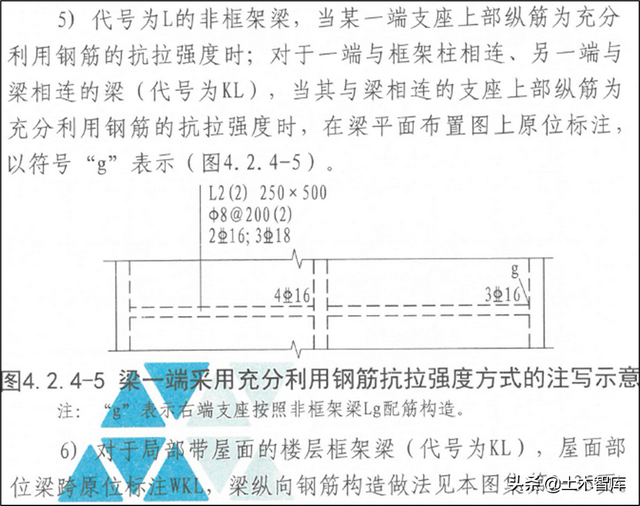

　　22G101-1增加了梁原位標注對“代號為L的非框架梁”及“局部帶屋面的樓層框架梁（代號為KL）”的注寫要求：

22G101-1，第1-27頁

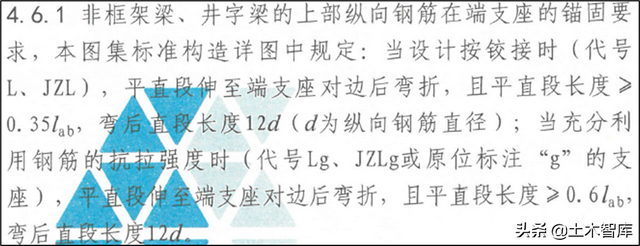

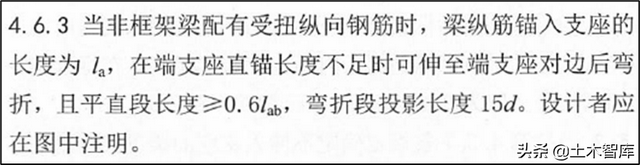

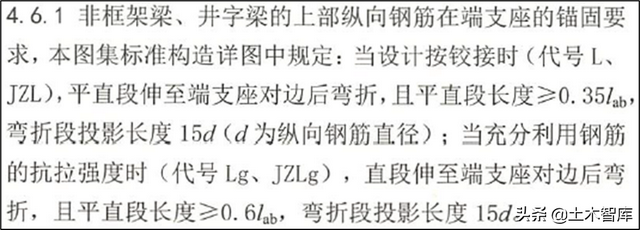

　　22G101-1規定，非框架梁、井字梁，按簡支設計時，彎錨“彎后的直段長度12d”；16G101-1規定“彎折段投影長度15d”。對受扭非框架梁亦有相似修改。

22G101-1，第1-31頁

16G101-1，第32頁

22G101-1，第1-31頁

16G101-1，第36頁

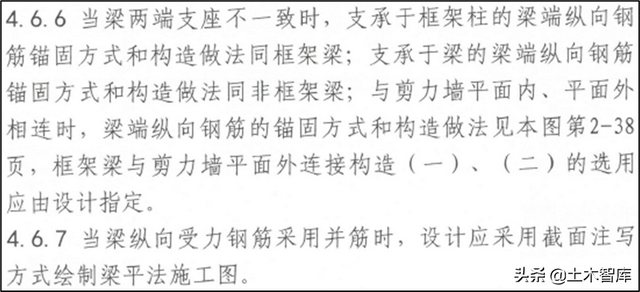

　　22G101-1增加了關于梁兩端支座不一致；梁與剪力墻平面內、外相連；采用并筋時的構造要求。

22G101-1，第1-31頁

　　【有梁樓蓋平法施工圖制圖規則】

　　22G101-1規定：梁板式轉換層樓板，板下部縱筋在支座內的錨固長度不應小于laE；161G101-1為la。

22G101-1，第1-35頁

16G101-1，第40頁

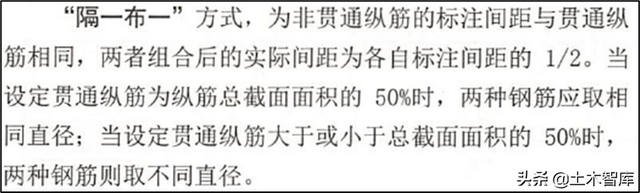

　　22G101-1刪除了原16G101-1板面筋“隔一布一”方式中，對鋼筋直徑的要求。

22G101-1，第1-37頁

16G101-1，第43頁

　　22G101-1規定，板上部縱筋按鉸接設計時，彎錨“彎后直段長度12d”；16G101-1第43頁規定“彎折段投影長度15d”。

22G101-1，第1-38頁

　　【無梁樓蓋平法施工圖制圖規則】

　　22G101-1第1-42頁規定，板上部縱筋在梁端支座按鉸接設計或支承在剪力墻頂端節點充分利用鋼筋抗拉強度時，彎錨“彎后直段長度12d”；16G101-1第47頁規定彎錨“彎折段投影長度15d”

　　【其他相關制圖規則】

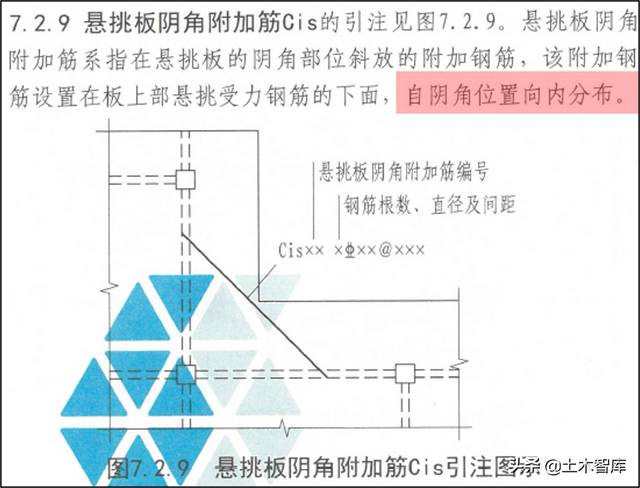

　　22G101-1，懸挑板陰角附加筋Cis引注中，說明附加鋼筋“自陰角位置向內分布”。16G101-1第54頁無此文字說明。

22G101-1，第1-49頁

　　【標準構造詳圖——一般構造】

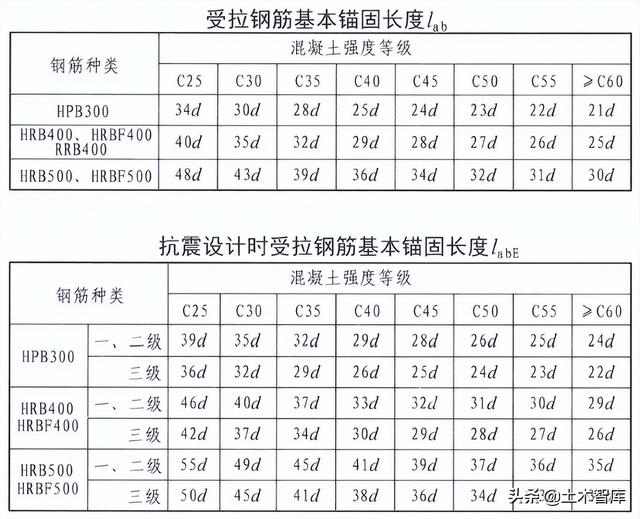

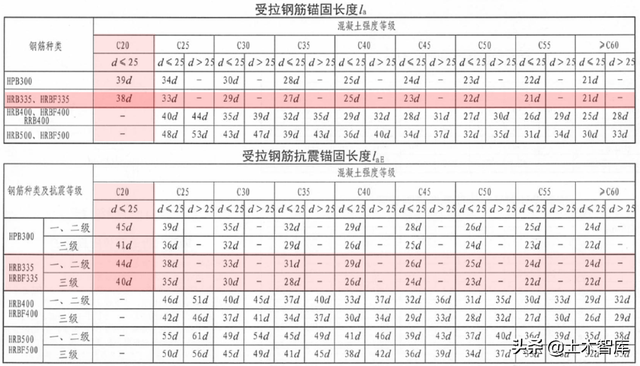

　　22G101-1取消了（抗震設計時）受拉鋼筋（基本）錨固長度要求中，關于C20混凝土及HRB335、HRBF335級鋼筋的相關內容；明確受拉鋼筋抗震錨固長度中，HPB300鋼筋末端應做180°彎鉤，混凝土強度等級取錨固區的混凝土強度等級。

22G101-1，第2-2頁

16G101-1，第57頁

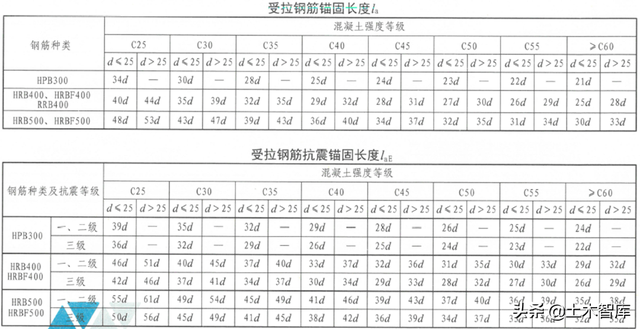

22G101-1，第2-3頁

16G101-1，第58頁

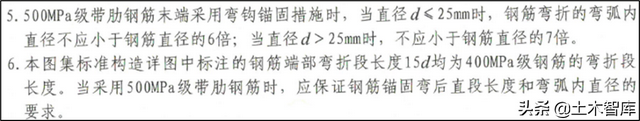

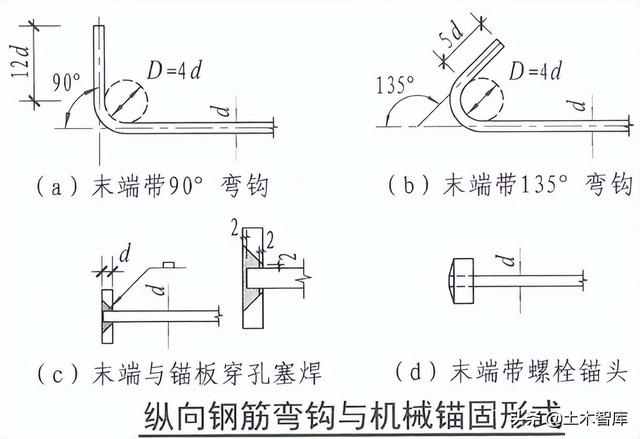

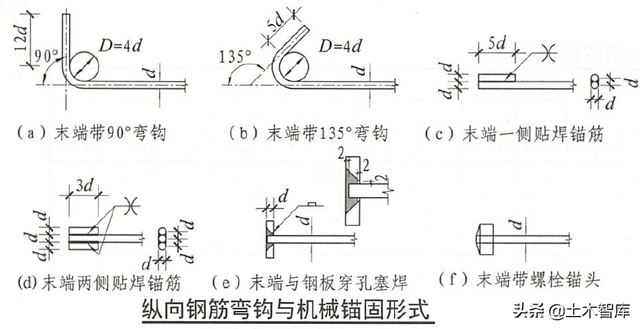

　　22G101-1取消了“縱向鋼筋彎鉤與機械錨固形式”中，貼焊錨筋的做法。同時增加了對500MPa級帶肋鋼筋的錨固要求。

22G101-1，第2-4頁

16G101-1，第59頁

22G101-1，第2-4頁

　　22G101-1第2-5、2-6頁取消了原16G101-1第60、61頁，關于受拉鋼筋（抗震）搭接長度要求中，C20混凝土及HRB335、HRBF335級鋼筋的相關內容。

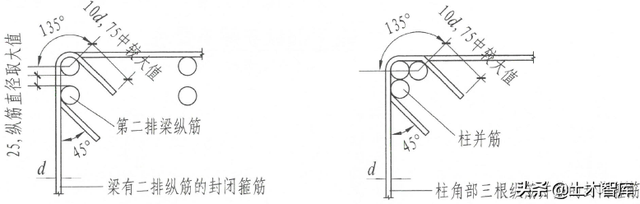

　　22G101-1增加了梁有二排縱筋的封閉箍筋、柱角部三根縱筋并筋的封閉箍筋構造：

22G101-1，第2-7頁

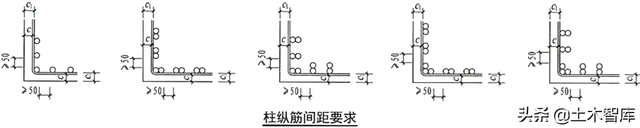

　　22G101-1增加柱多排縱筋及并筋時，縱筋間距要求的構造。其中c為最外層鋼筋的保護層厚度；C1為縱筋的保護層厚度，不應小于縱筋直徑d或并筋的等效直徑deq。

22G101-1，第2-8頁

　　【標準構造詳圖——柱】

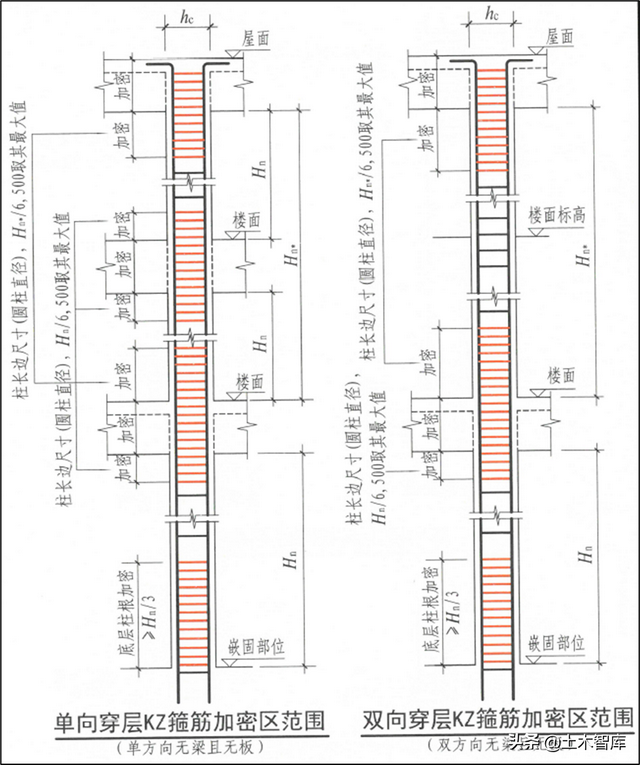

　　22G101-1增加了“單向穿層KZ箍筋加密區范圍”及“雙向穿層KZ箍筋加密區范圍”構造詳圖：

22G101-1，第2-11頁

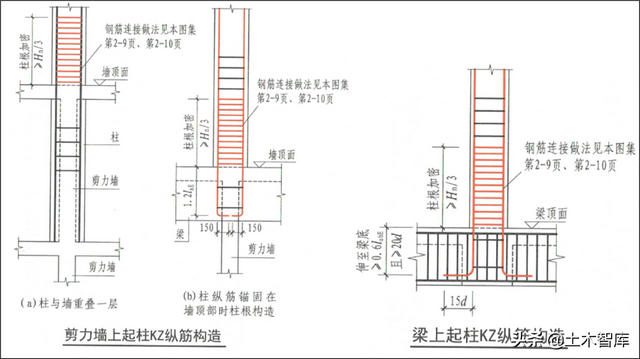

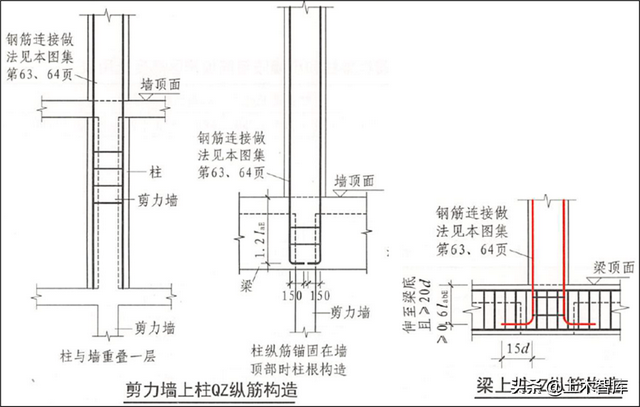

　　22G101-1將16G101-1中“剪力墻上柱QZ縱筋構造”、“梁上柱LZ縱筋構造”修改為“剪力墻上柱KZ縱筋構造”、“梁上柱KZ縱筋構造”，并標注了箍筋加密區范圍。

22G101-1，第2-12頁

16G101-1，第65頁

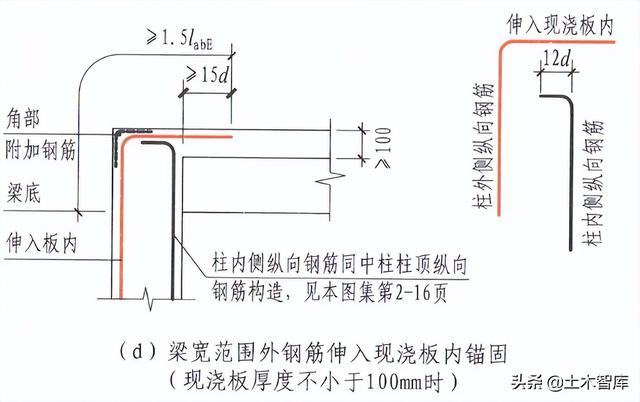

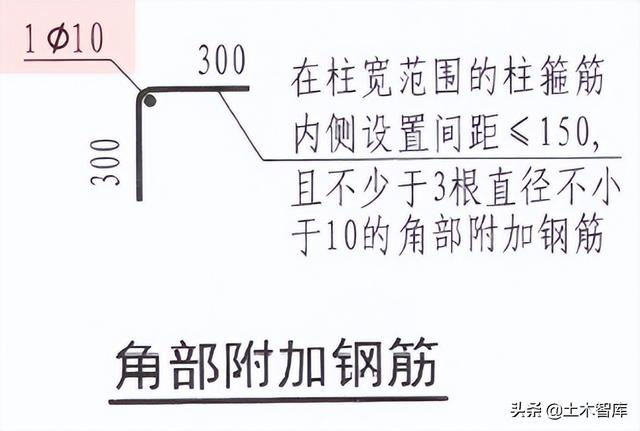

　　22G101-1在“KZ邊柱和角柱柱頂縱向鋼筋構造中”，給出了梁寬范圍外鋼筋伸入現澆板內錨固的圖示（16G101第67頁僅有文字描述），同時細化了附加鋼筋大樣。

22G101-1，第2-14頁

22G101-1，第2-15頁

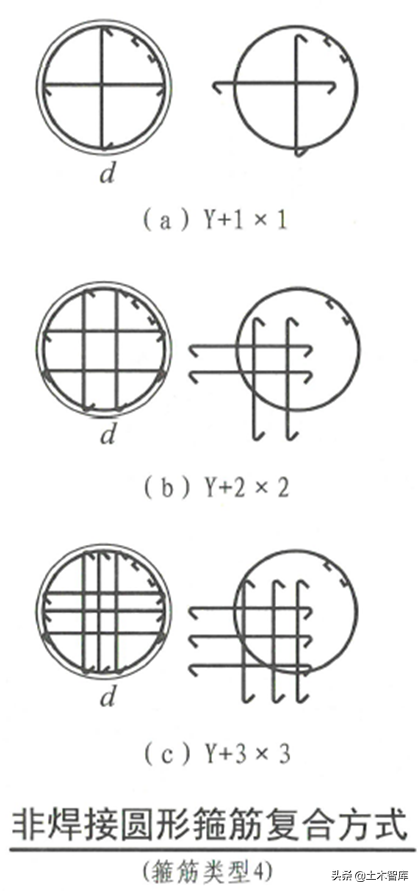

　　22G101-1增加了非焊接圓形箍筋復合方式構造：

22G101-1，第2-18頁

　　22G101-1將KZ邊柱、角柱柱頂?shù)冉孛嫔斐鰰r(shí)，內側縱筋水平長度有16G101-1的12d修改為15d：

22G101-1，第2-18頁

16G101-1，第69頁

　　【標準構造詳圖——剪力墻】

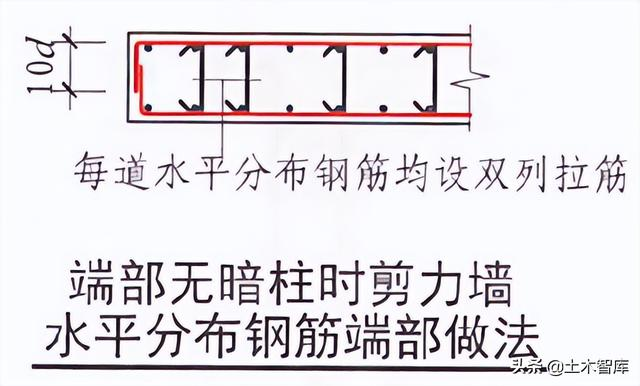

　　22G101-1取消了16G101-1的端部無暗柱時剪力墻水平分布鋼筋端部做法

16G101-1，第71頁

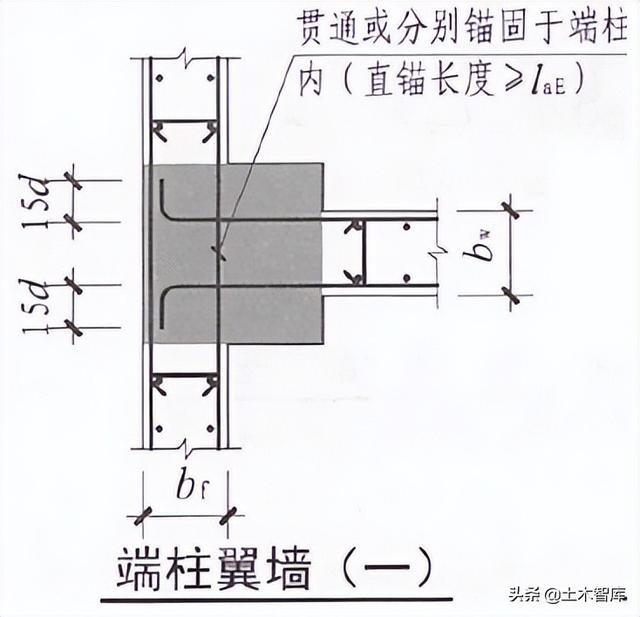

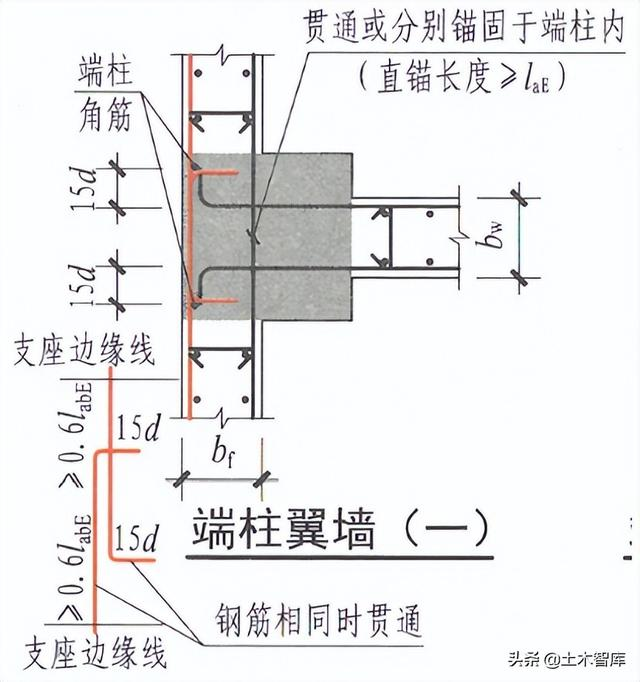

　　22G101-1細化了“端柱翼墻（一）”大樣圖，給出了墻鋼筋不貫通的做法：

22G101-1，第2-20頁

16G101-1，第72頁

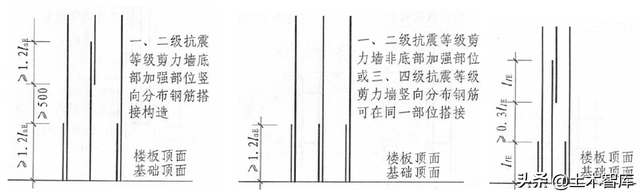

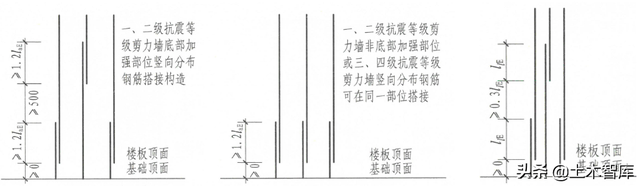

　　22G101-1明確了剪力墻豎向分布鋼筋及邊緣構件鋼筋，采用搭接連接構造時，鋼筋與樓板（基礎）頂面的距離≧0：

22G101-1，第2-21頁

16G101-1，第73頁

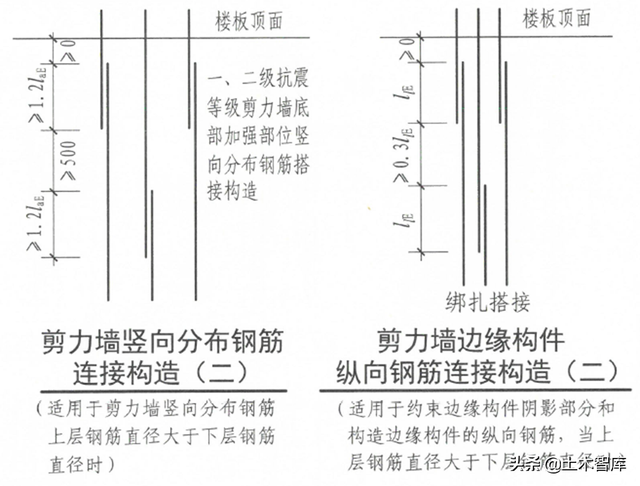

　　22G101-1增加了剪力墻及邊緣構件，上層鋼筋直徑大于下層鋼筋直徑時候的連接構造：

22G101-1，第2-21頁

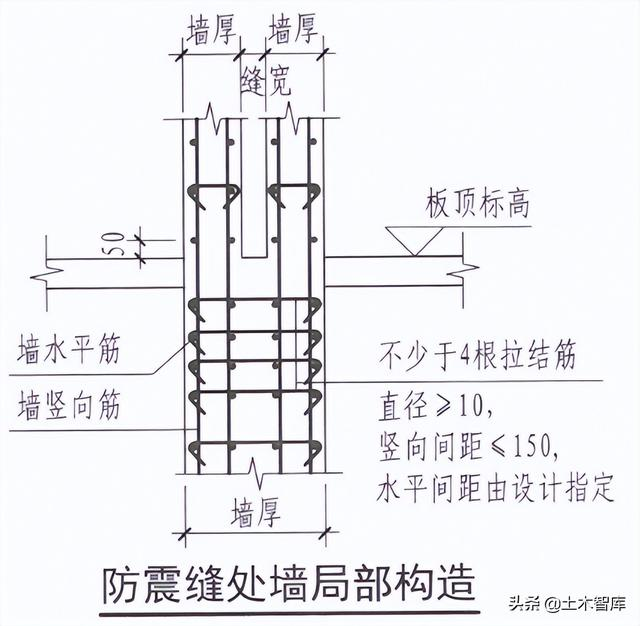

　　22G101-1增加了防震縫處墻局部構造：

22G101-1，第2-23頁

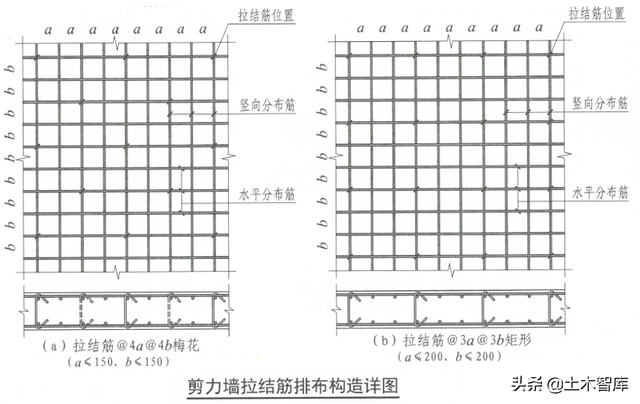

　　22G101-1增加了剪力墻拉結筋排布構造詳圖：

22G101-1，第2-23頁

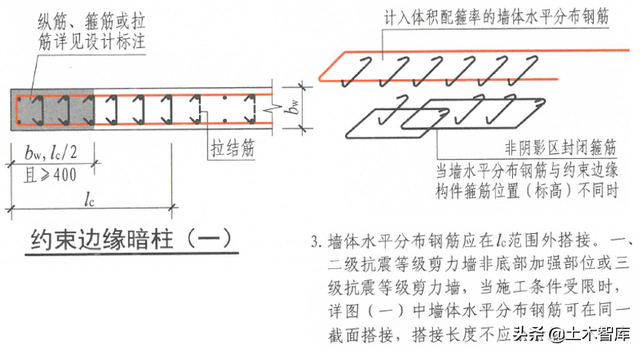

　　22G101-1細化了“約束邊緣暗（一）”墻體水平鋼筋搭接要求：

22G101-1，第2-25頁

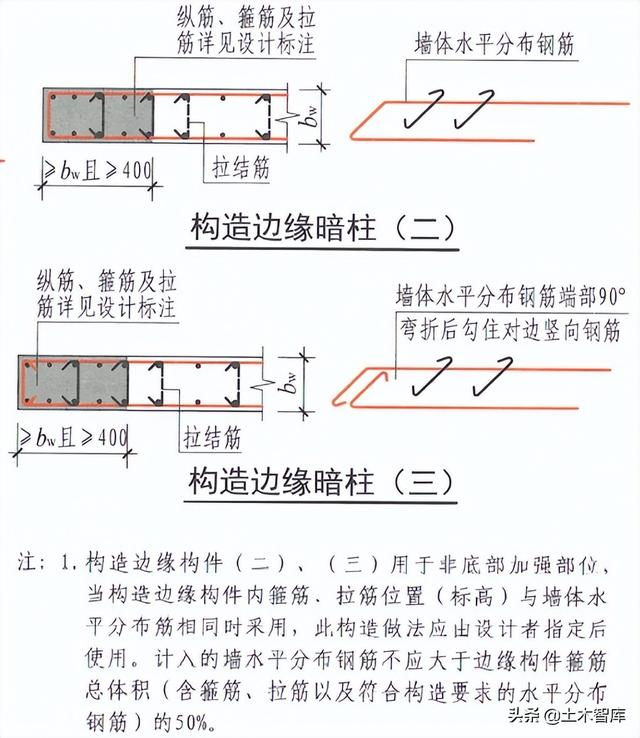

　　22G101-1規定，構件邊緣構件計入的墻體水平鋼筋不應大于邊緣構件箍筋總體積（含箍筋、拉筋及符合構造要求的水平分布筋）的50%：

22G101-1，第2-26頁

　　22G101-1第2-27頁，連梁LL配筋構造規定：連梁的側面縱向鋼筋單獨設置時，側面縱向鋼筋沿梁高度方向均勻布置。

　　【標準構造詳圖——梁】

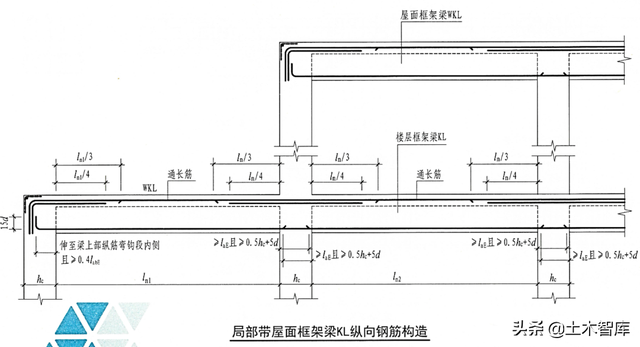

　　22G101-1增加了“局部帶屋面框架梁KL縱筋構造”圖：

22G101-1，第2-35頁

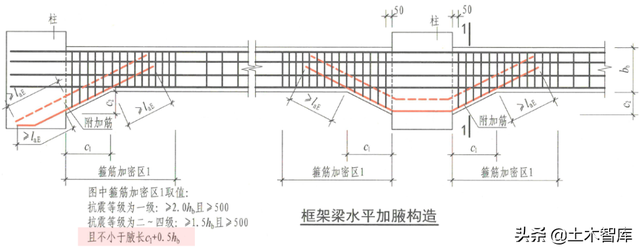

　　22G101-1在“框架梁水平加腋構造”中，增加了加密區不小于腋長C1+0.5hb的要求：

22G101-1，第2-36頁

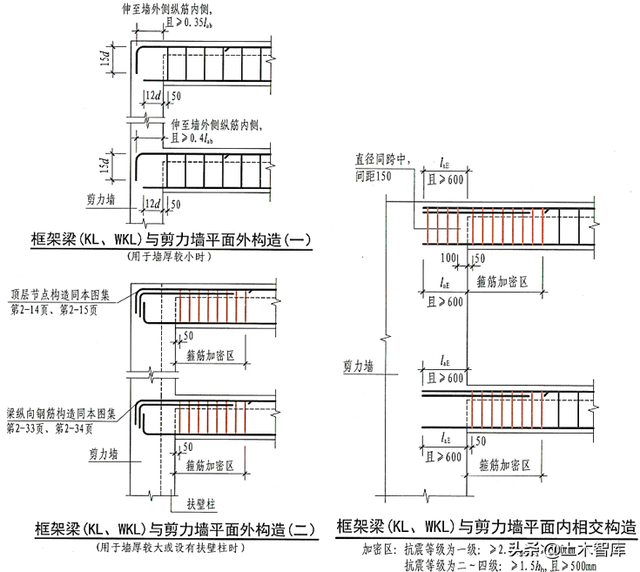

　　22G101-1增加了“框架梁與剪力墻平面內、平面外連接構造”圖：

22G101-1，第2-38頁

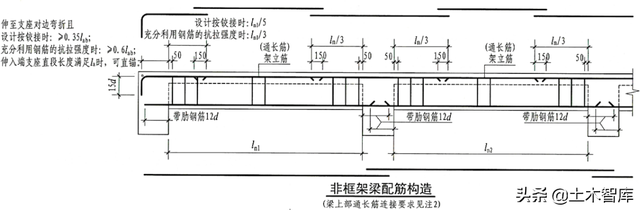

　　22G101-1取消了非框架梁配筋構造中，關于光圓鋼筋的相關內容：

22G101-1，第2-40頁

16G101-1，第89頁

　　22G101-1細化了受扭非框架梁LN縱筋構造：

22G101-1，第2-40頁

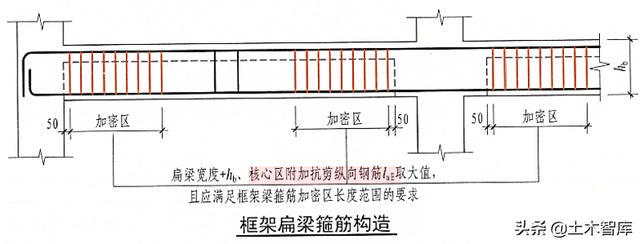

　　22G101-1明確框架扁梁箍筋構造中，加密區長度計算中，LaE取值為核心區附加抗剪縱向鋼筋LaE：

22G101-1，第2-45頁

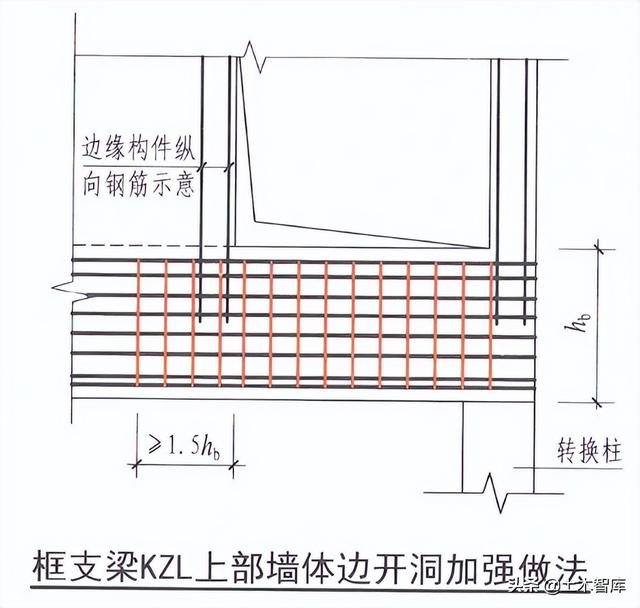

　　22G101-1增加了“框支梁KZL上部墻體邊開洞加強做法”圖：

22G101-1，第2-48頁

　　【標準構造詳圖——板及其他構造詳圖】

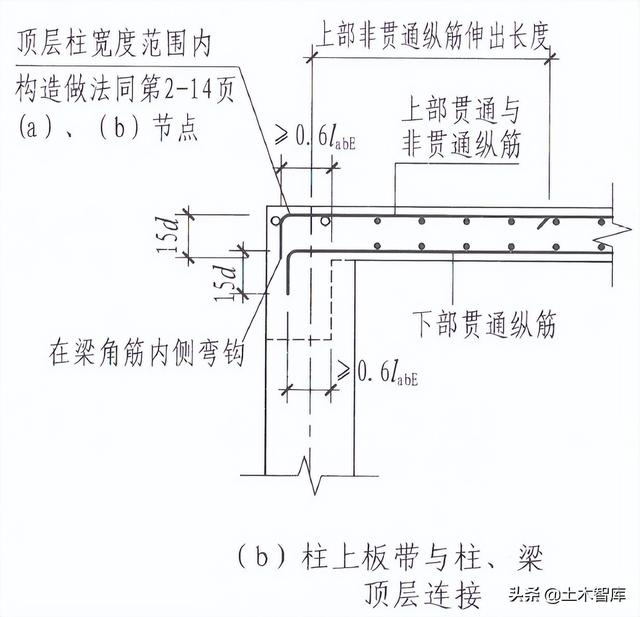

　　22G101-1增加了“柱上板帶與柱、梁頂層連接”構造圖：

22G101-1，第2-56頁

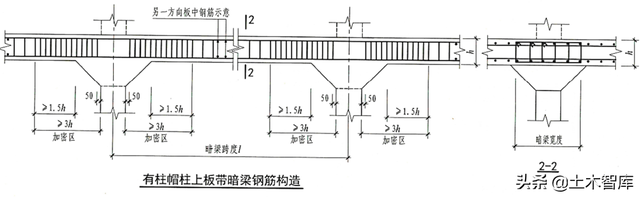

　　22G101-1增加了“有柱帽柱上板帶暗梁鋼筋構造”圖：

22G101-1，第2-58頁

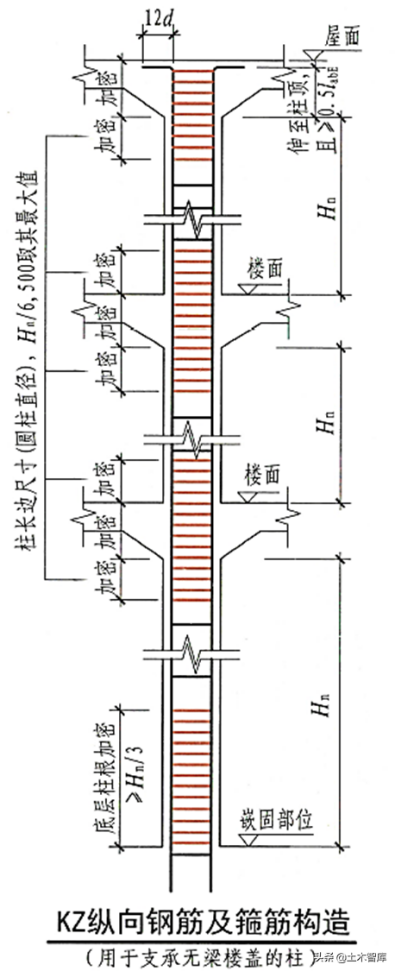

　　22G101-1增加了用于指出無梁樓蓋的柱“KZ縱向鋼筋及箍筋構造”圖：

22G101-1，第2-66頁

　　【附錄】

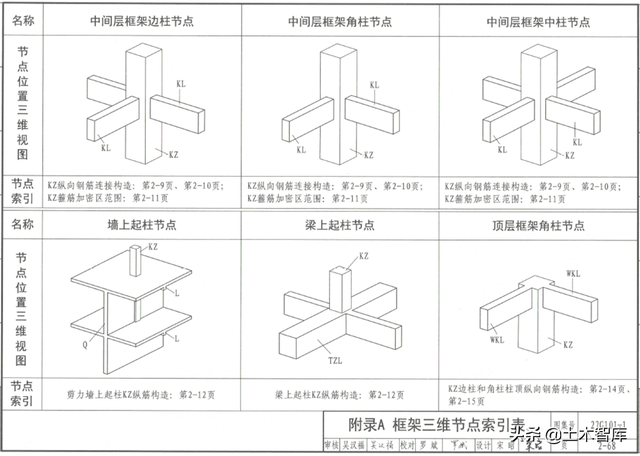

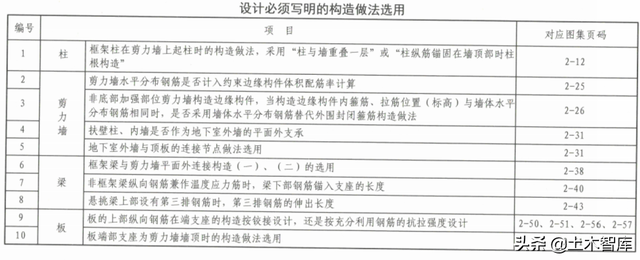

　　22G101-1增加了附錄，本文僅給出部分示意圖：

22G101-1，第2-68頁

22G101-1，第2-78頁
